Il y a deux types d'installations de type SPLIT GAINABLE :
? le mono split gainable qui est composé d'une seule unité intérieure (voir exemple photo ci-dessous) et d'un seul groupe extérieur (voir exemple photo de droite). Le tout relié par des liaisons frigorifiques (deux tuyaux en cuivre isolés), un câble d'alimentation pour le groupe extérieur (appelé également unité extérieure) et un câble entre le groupe extérieur et l'unité intérieure pour l'alimenter et la commander.
? Ie multi split gainable (il est possible d'avoir un multi split qui mélange les technologies, ex : un groupe extérieur qui alimente une unité intérieure de type split mural + une unité intérieure gainable + une unité intérieure console). Mais le type multi split gainable est composé de deux à cinq unités intérieures et d'un seul groupe extérieur.

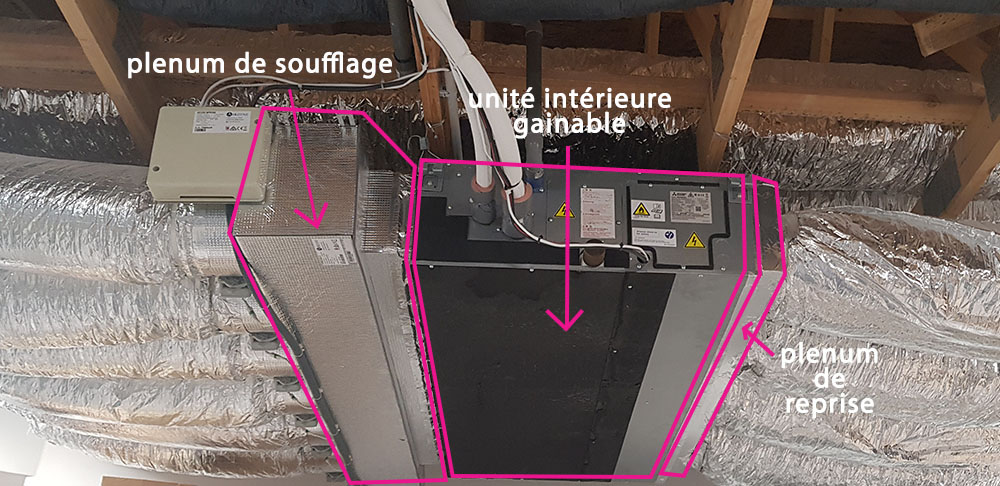

Exemple d'une unité intérieure de type SPLIT GAINABLE (ici une seule unité intérieure gainable pour une maison de 135 m²)

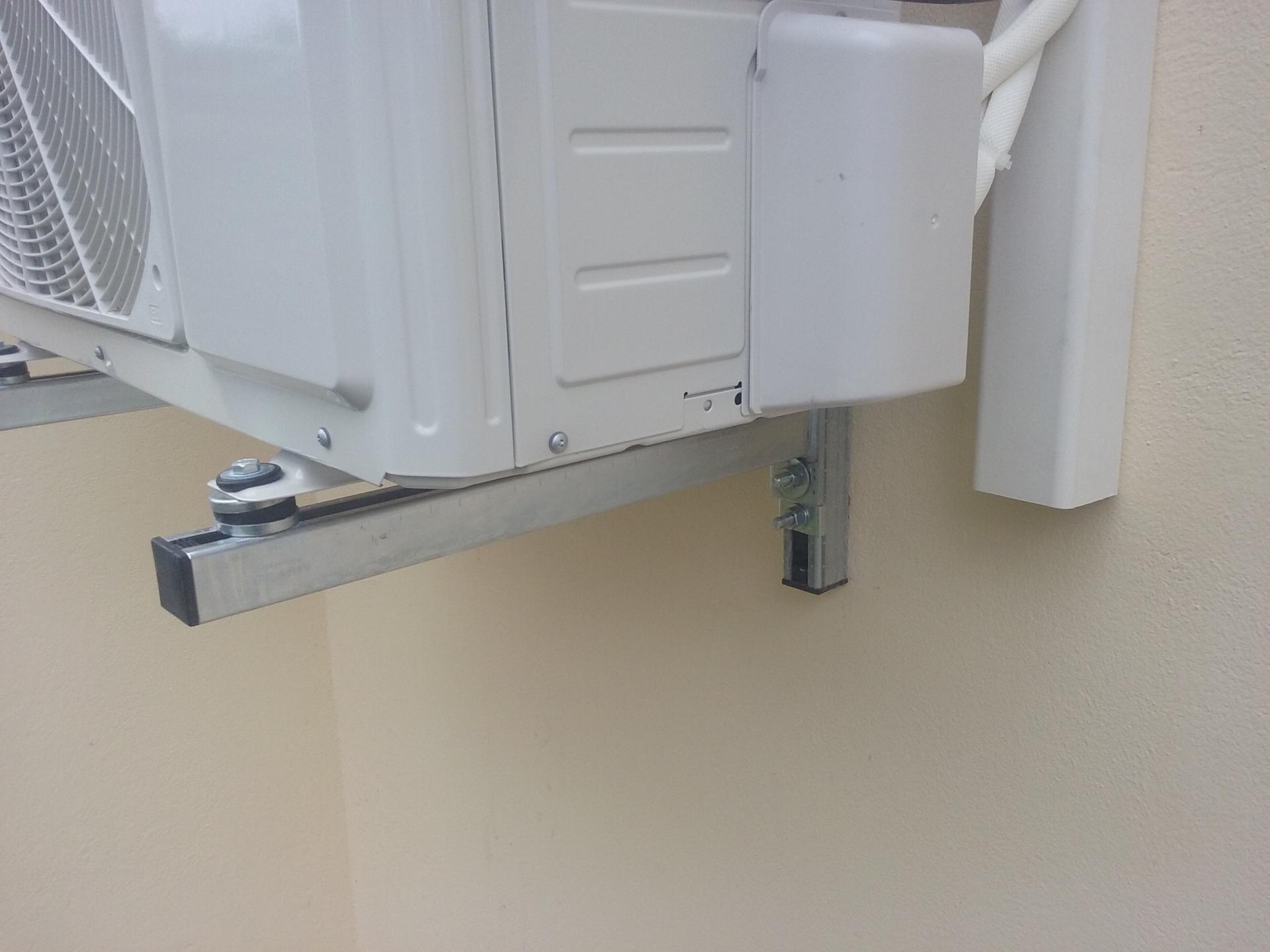

Exemple d'un groupe extérieur pour unité intérieure de type split gainable (ici un mono split de la marque GREE) posé en hauteur sur des équerres avec silent blocs

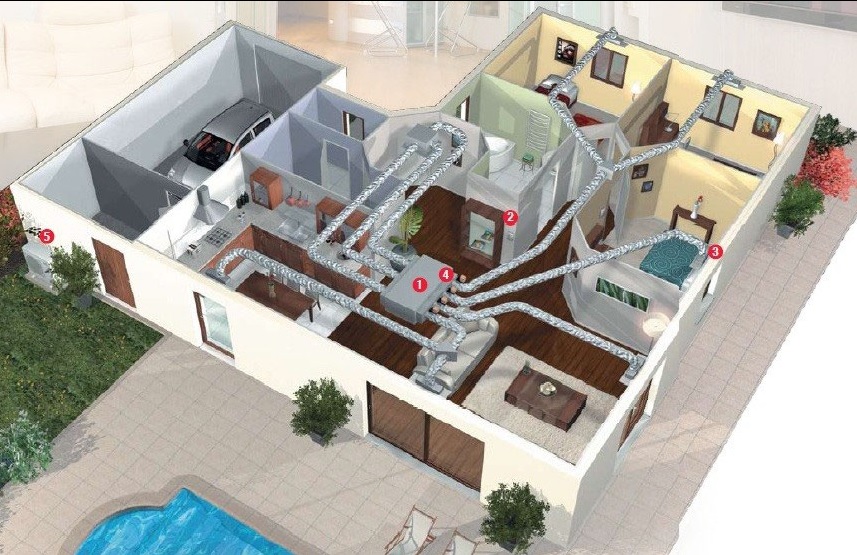

Schéma de principe d'une installation de type SPLIT GAINABLE dans une maison (une seule unité intérieure)

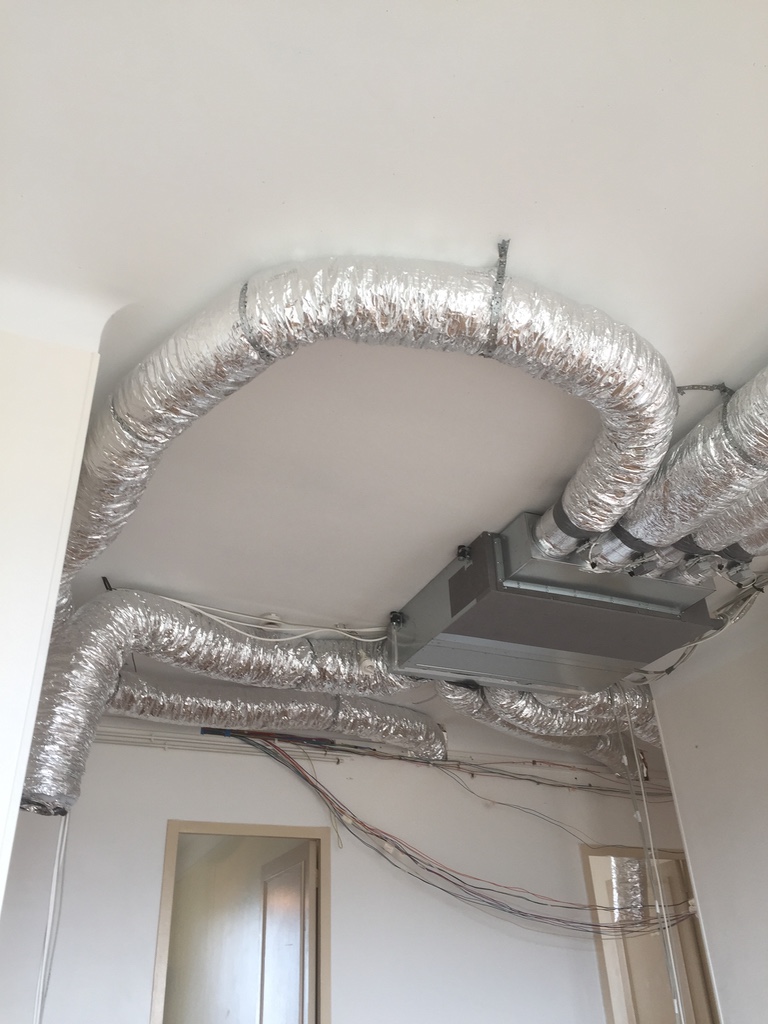

Une unité intérieure de type SPLIT GAINABLE peut être installée dans un comble, un placard, un faux-plafond, une cave, un garage ou un vide sanitaire. Dans cet exemple, elle sera dans un faux-plafond

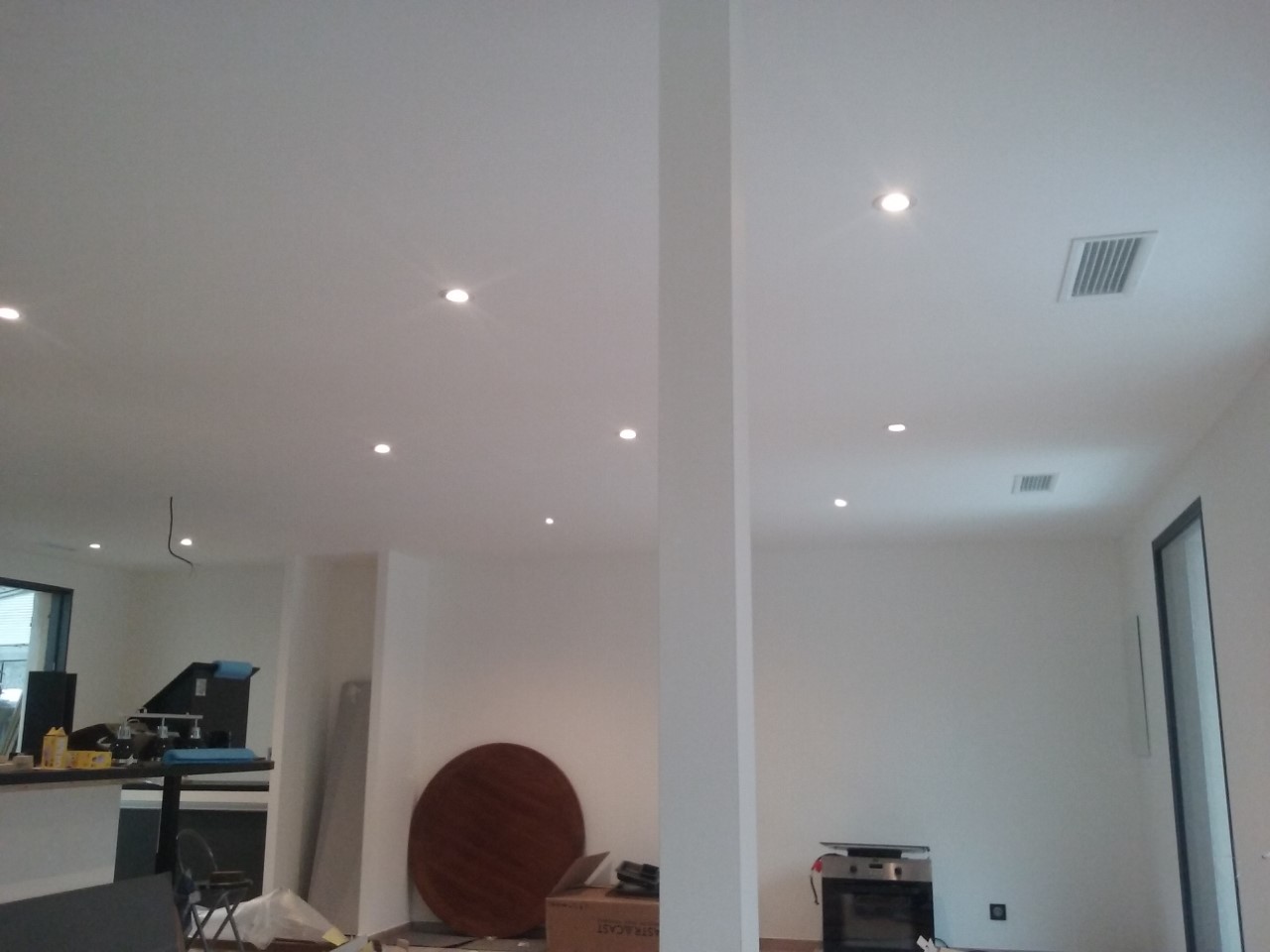

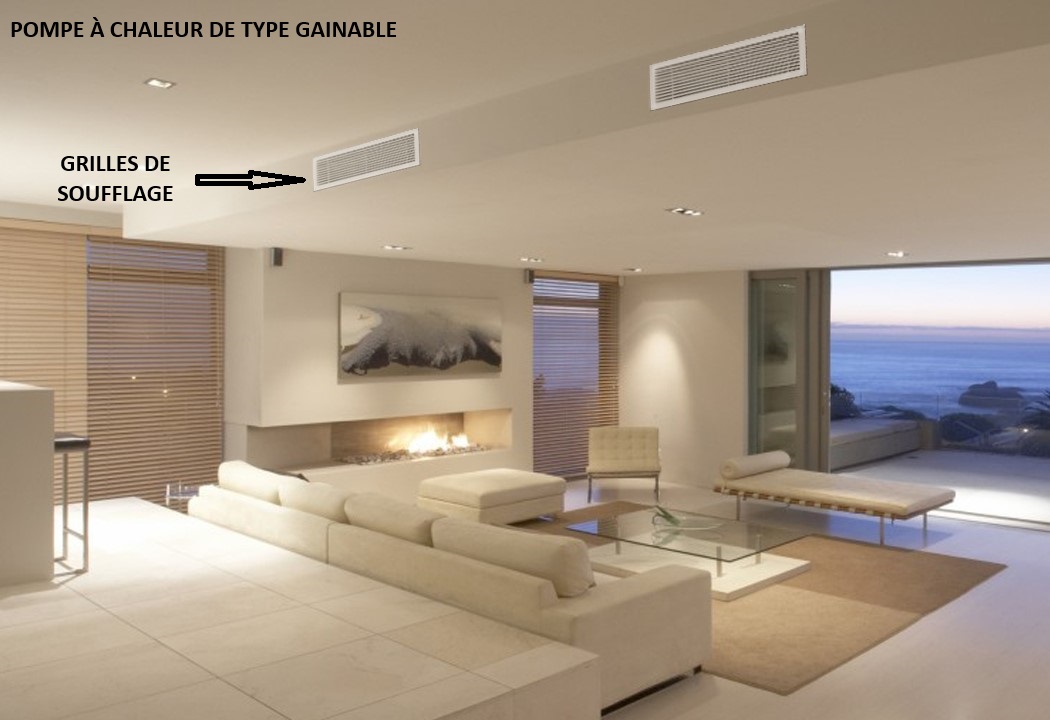

Exemple de rendu fini dans un séjour : deux grilles de soufflage (le split gainable permet les modes chauffage, climatisation, déshumidificateur et ventilateur).

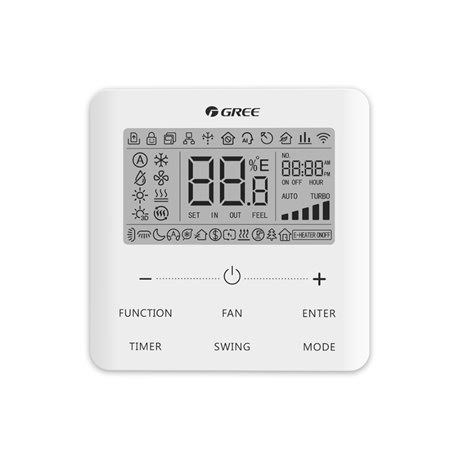

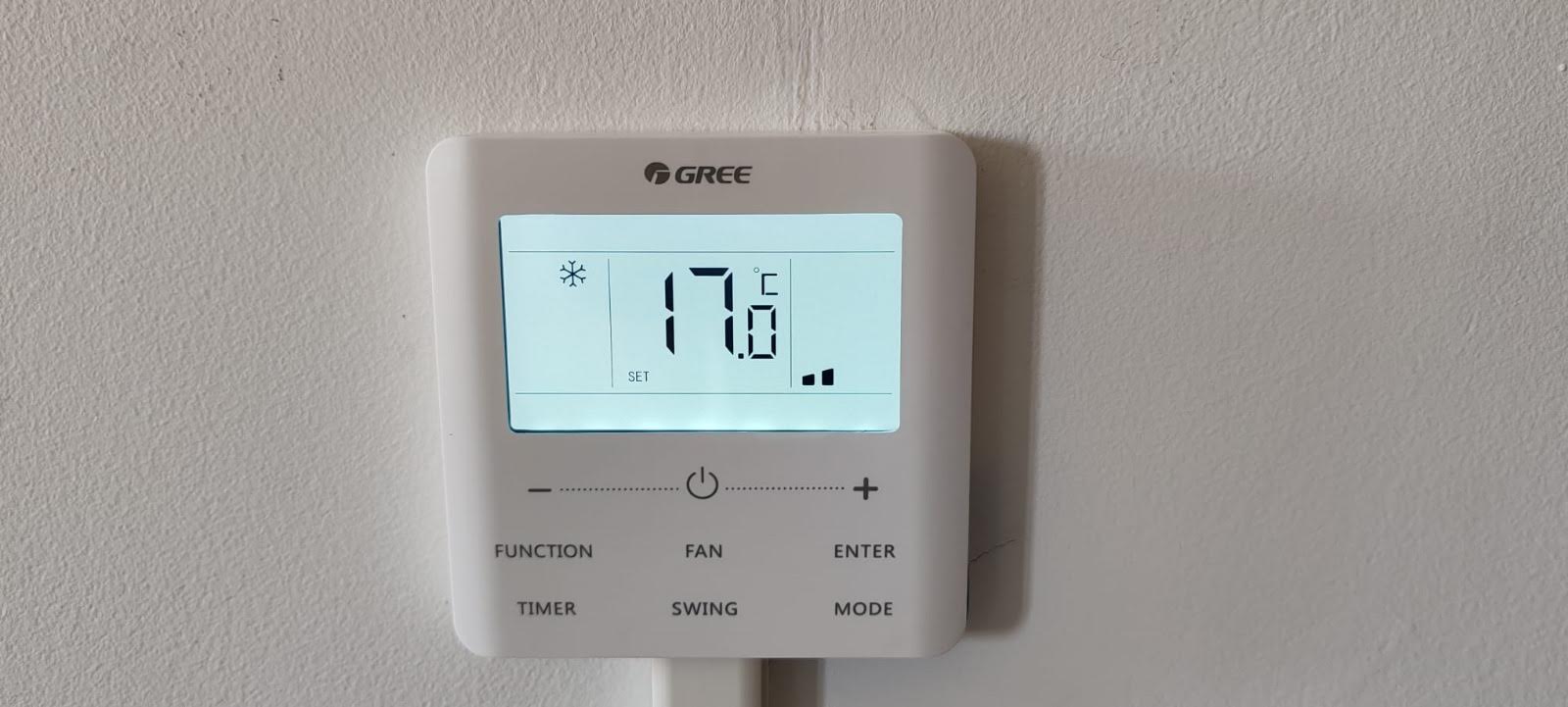

Télécommande filaire pour gainables de la marque GREE
