Il y a deux types d'installations de type SPLIT MURAL :
- le mono split mural qui est composé d'une seule unité intérieure (voir exemple photo ci-dessous) et d'un seul groupe extérieur (voir exemple photo de droite). Le tout relié par des liaisons frigorifiques (deux tuyaux en cuivre isolés), un câble d'alimentation pour le groupe extérieur (appelé également unité extérieure) et un câble entre le groupe extérieur et l'unité intérieure pour l'alimenter et la commander.
- Ie multi split mural (il est possible d'avoir un multi split qui mélange les technologies, ex : un groupe extérieur qui alimente une unité intérieure de type split mural + une unité intérieure gainable + une unité intérieure console). Mais le type multi split mural est composé de deux à cinq unités intérieures et d'un seul groupe extérieur.

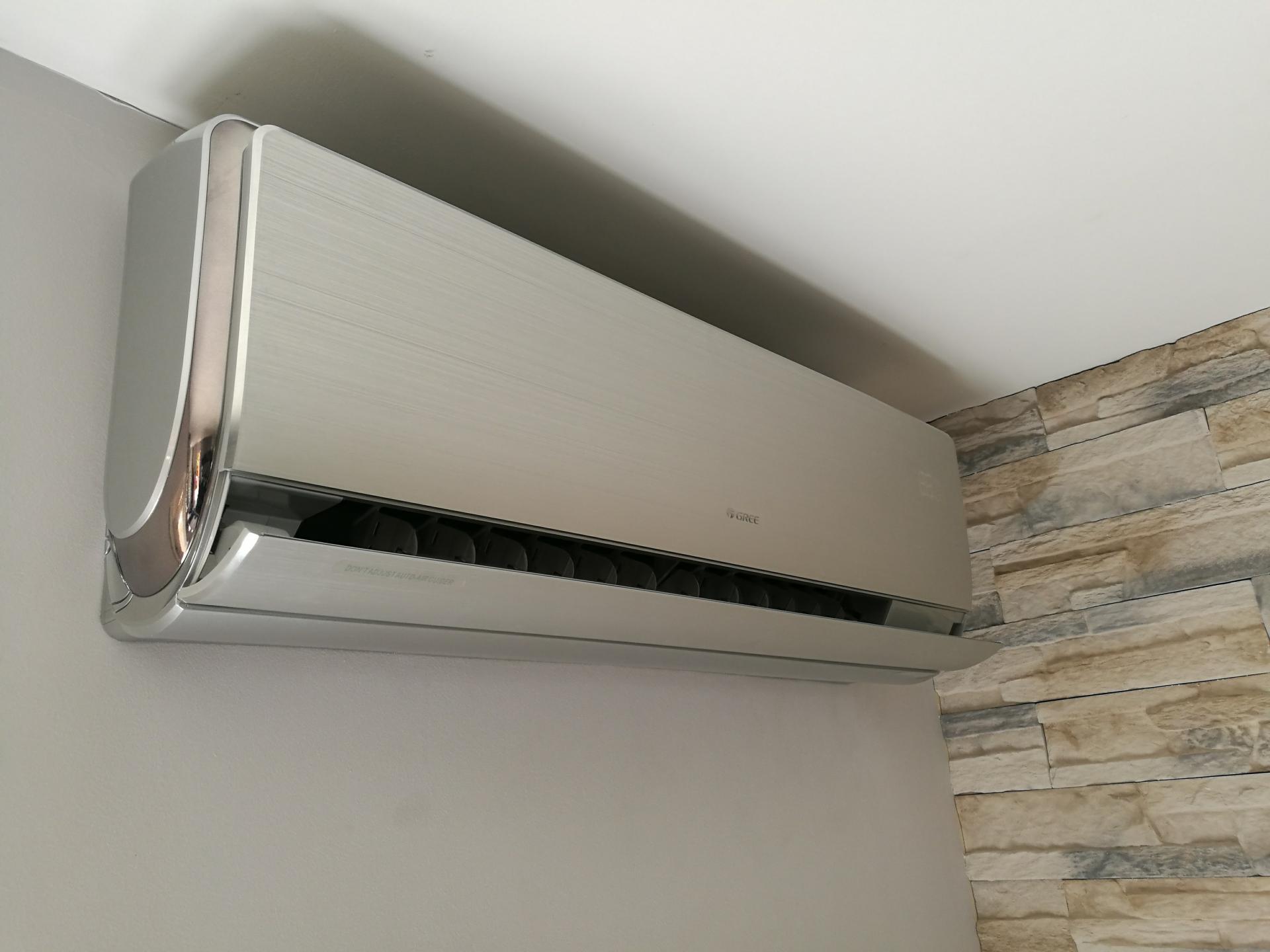

Exemple d'une unité intérieure de type split mural (modèle U-Crown en aluminium brossé de la marque GREE)

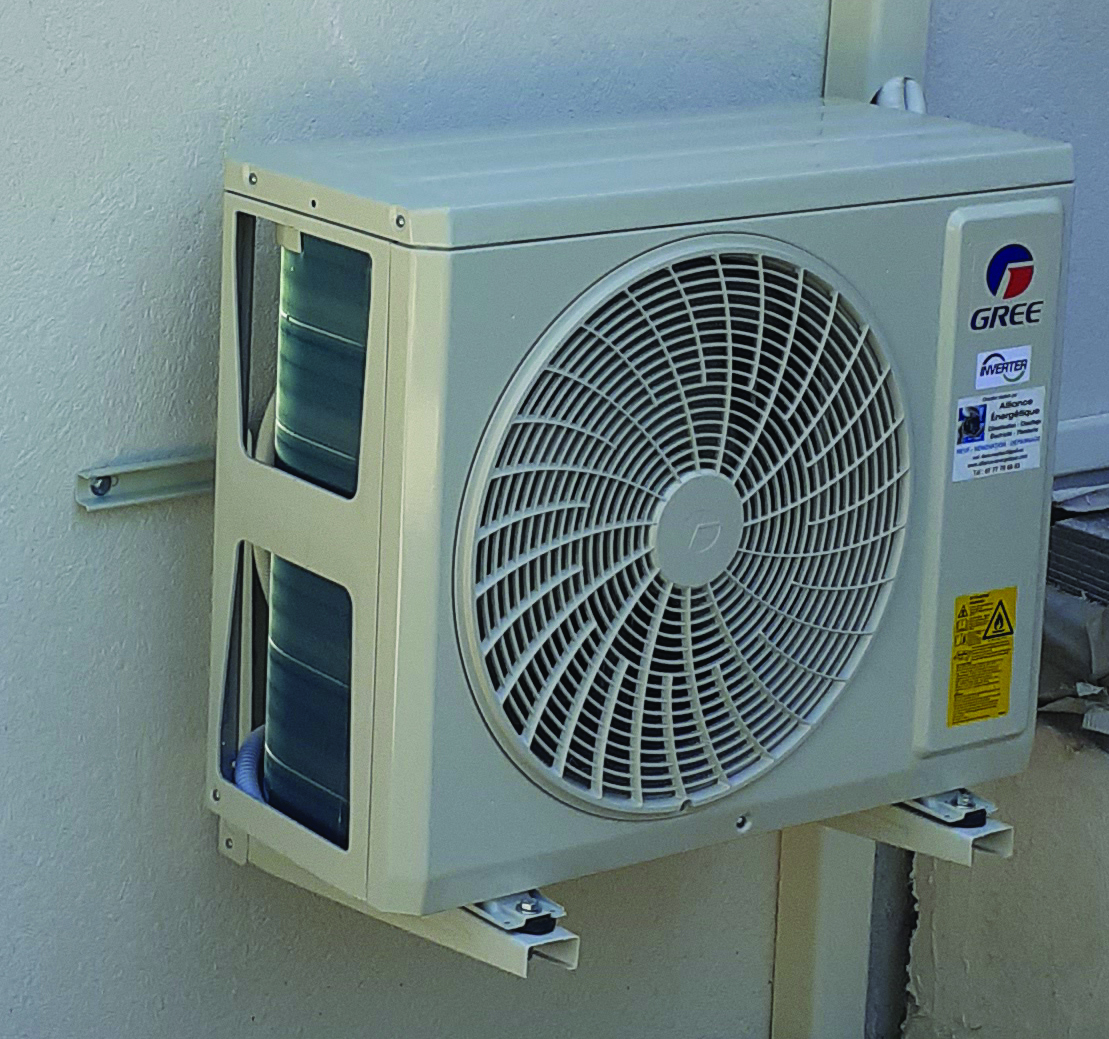

Exemple d'un groupe extérieur pour unité intérieure de type split mural (ici un mono split de la marque GREE)

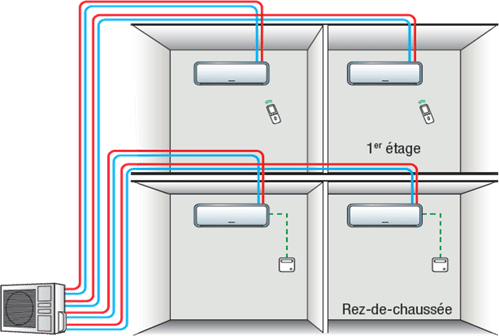

Schéma d'une installation quadri split de type split mural
Exemple d'une installation tri split : les liaisons frigorifiques sortent de la goulotte pour alimenter le groupe extérieur (deux liaisons par unité intérieure, donc six tuyaux en cuivre isolé)
